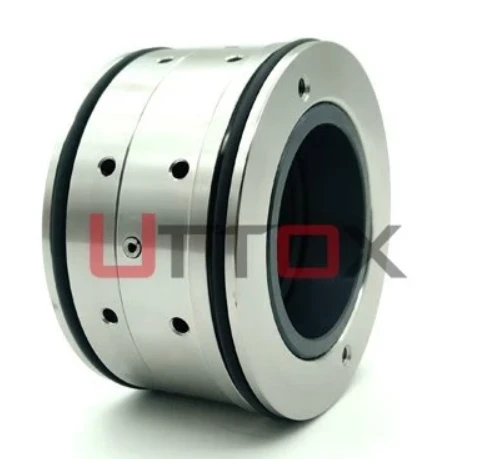

Ważne jest, aby wiedzieć, co auszczelnienie mechaniczne pompy Wilo EMUnaprawdę ma to miejsce, gdy mówimy o ważnej technologii uszczelniania w systemach pomp podwodnych. To specjalne, dynamiczne urządzenie zamykające zapobiega przedostawaniu się pompowanych mediów-od ścieków surowych do ścieków nieoczyszczonych-do maszynowni. Dzięki temu drogi sprzęt nie ulega poważnym awariom. Wybór odpowiedniego uszczelnienia ma bezpośredni wpływ na stabilność systemu, przestoje operacyjne i fundusze na konserwację. Jest to mądry wybór zakupowy, który ma wpływ na Twoje zyski.
Co to jest uszczelnienie mechaniczne i jaka jest jego funkcja w pompach Wilo EMU?
Definiowanie podstawowych komponentów
Uszczelnienie mechaniczne składa się ze starannie zaprojektowanych części, które pasują do siebie, tworząc barierę chroniącą płyny przed kontaktem z wirującym wałem. Główne części to powierzchnie uszczelniające, które mogą się obracać lub pozostawać nieruchome, elastyczne uszczelnienia wtórne, sprężyny lub mieszki utrzymujące nacisk kontaktowy oraz osprzęt, taki jak tuleje i dławiki. Kiedy te uszczelnienia są stosowane w pompach głębinowych Wilo EMU, które znajdują się w oczyszczalniach ścieków i przemysłowych systemach odwadniających, zwykle działają na dwa różne sposoby, zapobiegając przedostawaniu się mediów.
W jaki sposób uszczelnienia chronią integralność systemu?
W miejscu, gdzie wał pompy Wilo EMU wchodzi do obudowy, uszczelnienie mechaniczne pompy Wilo EMU tworzy barierę. W przeciwieństwie do uszczelnień ściskanych, które umożliwiają kontrolowane wycieki, uszczelnienia mechaniczne tworzą kontakt o niemal zerowej-emisyjności poprzez dociśnięcie razem dwóch bardzo płaskich powierzchni. Jedna powierzchnia porusza się wraz z wałem, a druga powierzchnia pozostaje przymocowana do korpusu pompy. Ten interfejs współpracuje z cienką warstwą płynu smarującego,-zwykle białego oleju lub specjalnego płynu transformatorowego do zastosowań EMU-, który utrzymuje uszczelnienie hydrauliczne na miejscu i zatrzymuje bezpośredni kontakt z powierzchnią. Konstrukcja wytrzymuje wysokie ciśnienia hydrauliczne, które są powszechne w-głębokich studniach zanurzonych (często powyżej 10–16 barów), jednocześnie zapobiegając przedostawaniu się brudnych płynów procesowych do wrażliwych części silnika elektrycznego.
Uszczelnienia mechaniczne a tradycyjne opakowania
Porównując różne typy uszczelek, możemy zobaczyć, dlaczego obecne pompy podwodne preferują uszczelnienia mechaniczne, takie jakUszczelka pompy Wilo EMU. Regularne uszczelnienie kompresyjne wymaga regulacji, radzi sobie z dużymi wyciekami i wytwarza ciepło tarcia wału. Uszczelnienie pompy Wilo EMU eliminuje te problemy, zapewniając lepsze uszczelnienie przy mniejszych wymaganiach konserwacyjnych. Ulepszone uszczelnienie zmniejsza utratę płynu, utrzymuje otoczenie w czystości i wydłuża żywotność łożyska, zapobiegając kontaktowi z szlamem ściernym. Zespoły konserwacyjne cenią sobie krótsze przestoje; kierownicy zakładów cenią sobie bezpieczniejsze obchodzenie się z niebezpiecznymi lub kwaśnymi płynami.
Jak działają uszczelnienia mechaniczne w zastosowaniach pompowych?
Zasady działania i równowaga ciśnień
Uszczelnienia mechaniczne zapewniają szczelność-płynu kontaktowego dzięki starannie dobranym siłom. System sprężyn konsekwentnie dociska powierzchnie uszczelnienia do siebie, a ciśnienie hydrauliczne pompowanej cieczy zmienia kształt uszczelnienia. Kiedy inżynierowie wykonują wyważone uszczelnienia, obniżają siłę zamykania netto, dzięki czemu na powierzchni uszczelnienia występuje mniejsze ciśnienie i ciepło. W sytuacjach uszczelnienia pompy podwodnej, gdzie chłodzenie opiera się na pompowanym medium, równowaga ta jest bardzo ważna. Powierzchnie uszczelnienia pozostają od siebie oddalone dzięki cienkiej warstwie płynu (zwykle o grubości od 0,5 do 5 mikronów), która chłodzi i smaruje, zapobiegając wyciekaniu dużych ilości płynu.
Konfiguracje uszczelnień dla różnych wymagań
Do różnych zastosowań potrzebne są różne konstrukcje uszczelek. W sytuacjach innych niż-niebezpieczne pojedyncze uszczelki są łatwe w użyciu i-opłacalne, a krawędzie uszczelek są bezpośrednio wystawione na działanie płynu procesowego. Buforowa komora płynu pomiędzy dwoma zestawami uszczelek sprawia, że podwójne uszczelnienia mechaniczne są bezpieczniejsze, co jest ważne podczas pracy z materiałami szkodliwymi lub wrażliwymi dla środowiska. Dzięki wcześniejszemu umieszczeniu wszystkich części w tulei uszczelnienia kasetowe ułatwiają instalację i naprawę. Ogranicza to liczbę błędów i przestojów podczas instalacji. W instalacjach kanalizacyjnych i ściekowych, gdzie stałym problemem jest zanieczyszczenie stałe,uszczelnienie mechaniczne pompy Wilo EMUzazwyczaj wykorzystuje podwójne uszczelnienia tandemowe w celu ochrony silników.
Wpływ na wybór materiału
Wybór materiału wierzchniego wpływa bezpośrednio na to, jak długo i niezawodnie będzie działać uszczelka. Węglik krzemu (SiC) jest bardzo twardy i nie reaguje z chemikaliami, dlatego idealnie nadaje się do piaszczystych zawiesin i substancji chemicznych rozkładających metal. Kiedy pompy natrafiają na śmieci lub obciążenia udarowe, węglik wolframu (TC) zapewnia im lepszą ochronę przed uderzeniami. Powierzchnia czołowa z grafitu węglowego ma doskonałą smarowność i przewodność cieplną, ale należy ją dokładnie sprawdzić, aby upewnić się, że nie reaguje źle z płynami. Niektóre wtórne materiały uszczelniające to fluoroelastomery (FKM/Viton), które są odporne na wiele chemikaliów, EPDM, który jest dobry do gorącej wody i PTFE, który jest kompatybilny ze wszystkimi chemikaliami. Czynniki operacyjne, takie jak zakres temperatur od -20 stopni do +140 stopni i zmieniający się poziom pH, określają najlepszy materiał do danego zadania, tak aby uszczelka działała dobrze przez długi czas.
Identyfikowanie i rozwiązywanie problemów z uszczelnieniami mechanicznymi w pompach Wilo EMU
Rozpoznawanie typowych objawów awarii
Zespoły konserwacyjne powinny zwracać uwagę na pewne oznaki zużycia uszczelki. Wykrycie wilgoci w komorze olejowej silnika, co często odbywa się poprzez nieszczelne monitory wbudowane w pompy EMU, pozwala od razu zorientować się, czy uszczelka jest bliska pęknięcia. Kiedy podczas regularnych testów elektrycznych następuje szybki spadek rezystancji izolacji, oznacza to, że do uzwojeń silnika dotarły zanieczyszczenia. Widoczne nieszczelności, dziwne dźwięki lub zbyt wysoka temperatura komory uszczelnienia to oznaki, że należy coś natychmiast naprawić. Jeśli wcześnie zauważysz te objawy, możesz zapobiec ich pogorszeniu, od niewielkiego zużycia uszczelek po poważną awarię silnika wymagającą zupełnie nowej pompy.
Systematyczne podejście do rozwiązywania problemów
Ustrukturyzowana analiza ogranicza liczbę błędów i oszczędza czas, gdy wystąpią problemy z uszczelnieniem. Po pierwsze, upewnij się, że ciśnienie, temperatura i kompatybilność płynu spełniają wymagania projektowe dotyczące warunków pracy. Sprawdź komorę uszczelnienia pod kątem grudek brudu lub skrystalizowanych warstw, które utrudniają dotykanie powierzchni uszczelnienia. Sprawdź stan łożysk i bicie wału, ponieważ zbyt duże wstrząsy mogą szybko uszkodzić powierzchnie uszczelniające. Sprawdź uszczelnienia wtórne pod kątem uszkodzeń spowodowanych pęcznieniem, stwardnieniem lub rozszerzaniem. Przejrzyj najnowsze zapisy napraw, aby znaleźć trendy, które mogą wskazywać na błędy w montażu lub wyborze uszczelek. Ta metodyczna technika znajduje przyczyny źródłowe, a nie tylko naprawia objawy, co zapobiega powtarzaniu się błędów.
Najlepsze praktyki w zakresie konserwacji
Aby uszczelki służyły dłużej, należy zachować ostrożność przy czyszczeniu. Utrzymuj odpowiednią ilość płynu barierowego w konfiguracjach z podwójnym uszczelnieniem i zwracaj uwagę na wycieki, które mogą oznaczać zużycie powierzchni uszczelniającej. Postępuj zgodnie z zaleceniami producenta dotyczącymi częstotliwości sprawdzania produktu-zazwyczaj co sześć miesięcy pod kątem ważnych zastosowań. Podczas wymiany uszczelki należy upewnić się, że wszystkie współpracujące powierzchnie są bardzo czyste i że wymiary otworu w obudowie i tulei wału odpowiadają specyfikacjom. Użyj skalibrowanych narzędzi, aby zastosować odpowiednią siłę docisku do śrub dławnicy. Zarówno niedostateczne-, jak i nadmierne-dokręcenie spowoduje ich wczesną awarię. Dodatkowe osłony należy przechowywać w pomieszczeniach-o kontrolowanym klimacie, z dala od światła słonecznego i źródeł ozonu rozkładających elastomery. Podczas pracy z uszczelkami nie dotykaj zaokrąglonych powierzchni, ponieważ tłuszcze i cząsteczki skóry mogą zniszczyć gładkie wykończenie potrzebne do dobrego uszczelnienia.
Porównanie uszczelek mechanicznych do pomp Wilo EMU: jak wybrać właściwe?
Analiza specyfikacji technicznych
Dokonując wyborów dotyczących zakupów, należy wziąć pod uwagę wiele czynników technicznych w stosunku do budżetu. Wartości ciśnienia muszą być wyższe od maksymalnych warunków pracy o bezpieczną wartość. Na przykład wartości znamionowe 16 barów są wystarczające w przypadku większości ścieków w miastach, ale w procesach przemysłowych mogą być potrzebne wyższe wartości znamionowe. Należy wziąć pod uwagę potencjał temperaturowy, szczególnie w gorących obszarach lub procesach, w których wykorzystuje się podgrzane ścieki. Kiedy pompy pracują ze strumieniami ścieków przemysłowych o różnym pH lub zawartości cieczy, bardzo ważna jest zgodność chemiczna. Różne typy pomp Wilo EMU z linii FA, TR i KP mają różne średnice wałów i konfiguracje komór uszczelnienia, dlatego wymiary muszą być dokładnie takie same.
Handel właściwościami-materialnymi
Znajomość właściwości materiału pomaga wybraćWymiana uszczelki Wilo EMUdla optymalnej żywotności. Powierzchnie ceramiczne (SiC) są odporne na zużycie w ściekach-wypełnionych żwirem. Grafit węglowy-wytrzymuje krótkotrwałą pracę na sucho podczas uruchamiania. Węglik wolframu wytrzymuje obciążenia udarowe spowodowane kawitacją. Porównaj koszty materiałów z szacunkowymi okresami międzyobsługowymi i robocizną, aby określić rzeczywistą wartość wymiany uszczelki Wilo EMU w całym okresie użytkowania.
Rozważania dotyczące kosztów cyklu życia
Rzeczywisty efekt ekonomiczny wyboru uszczelki można zobaczyć, patrząc na całkowity koszt zakupu. Uszczelnienia klasy premium wykonane z zaawansowanych materiałów i lepszych standardów produkcyjnych są droższe, ale wytrzymują dłużej między przeglądami, co ogranicza koszty konserwacji i przestoje w produkcji. Dzieląc całkowity koszt uszczelki plus koszt montażu przez szacowany czas pracy pomiędzy wymianami, otrzymasz koszt na godzinę. Pomyśl o dodatkowych kosztach, które się pojawią, takich jak utrata produkcji w wyniku nieoczekiwanych przerw, opłaty za szybkie uzyskanie części awaryjnych i możliwe kary za szkody dla środowiska spowodowane wyciekami. Kiedy weźmie się pod uwagę te ukryte koszty, nieco droższa uszczelka jest często znacznie lepszą ofertą.
Gdzie i jak kupić uszczelnienia mechaniczne do pomp Wilo EMU?
Identyfikacja niezawodnych partnerów w zakresie dostaw
Aby znaleźć dobre części uszczelniające, należy dokładnie ocenić potencjalnych dostawców. Autoryzowani dealerzy Wilo obiecują sprzedawać części producenta oryginalnego sprzętu (OEM) z pełnym wsparciem gwarancyjnym i szczegółową dokumentacją, ale zazwyczaj pobierają za te części wyższą cenę. Wyspecjalizowane firmy produkujące uszczelnienia mechaniczne, takie jak Uttox, oferują zaprojektowane alternatywy, które działają równie dobrze, ale kosztują mniej. Przeglądając różne źródła, pamiętaj o sprawdzeniu ich umiejętności produkcyjnych, np. czy mają-własny sprzęt docierający do precyzyjnego wykańczania powierzchni czołowych, zaplecze do testowania materiałów i certyfikaty systemu zarządzania jakością. Ważne jest, aby sprawdzić wizerunek dostawcy. Poproś o przykłady obecnych klientów, którzy korzystali z usług dostawcy w podobnych sytuacjach i zobacz, jak szybko odpowiadają na pytania techniczne.
Rozważania dotyczące strategii zakupów
Znalezienie dobrego sposobu na zakup rzeczy wymaga zrównoważenia wielu różnych celów. Trzymanie ważnych dodatkowych uszczelek w pobliżu skraca przestoje awaryjne, ale także blokuje kapitał obrotowy w zapasach. Konfigurowanie-umów dotyczących zapasów zarządzanych przez dostawcę zdejmuje tę odpowiedzialność z klientów i zapewnia stałą dostępność części. Kupując wiele standardowych rozmiarów uszczelek, które są stosowane we wszystkich pompach, koszt jednostkowy znacznie spada. Zestawy uszczelek kasetowych ułatwiają zarządzanie zapasami, ponieważ zawierają wszystkie nowe części w jednym opakowaniu, co zmniejsza liczbę potrzebnych części. Plan zakupu nowych uszczelek Wilo EMU powinien być dopasowany do Twojej strategii konserwacji. Predykcyjne monitorowanie stanu pozwala zamówić dokładnie to, czego potrzebujesz, a plany wymiany zapobiegawczej mogą korzystnie wpłynąć na zakup z wyprzedzeniem, gdy ceny są niskie.
Metody weryfikacji jakości
Aby chronić się przed podróbkami lub częściami o niskiej jakości-, należy zachować ostrożność. Dostawcy, którym możesz zaufać, wydadzą Ci certyfikaty materiałowe zawierające informacje o składzie powierzchni czołowej, wartościach twardości, odczytach twardości Shore'a elastomeru i pomiarach siły sprężyny. Tolerancje krytyczne muszą być zgodne ze specyfikacjami, jak pokazano w zapisach kontroli wymiarowej. Możesz przetestować próbki fok, zauważając, jak płaskie są ich twarze pod jedno-źródłem światła kolorowego. Dobre uszczelki będą płaskie w obrębie dwóch jasnych pasm (0,6 mikrona). Przed instalacją wypróbuj systemy uszczelniające na stole pod ciśnieniem, aby upewnić się, że nie będą przeciekać. Kupując w innych krajach, upewnij się, że znasz zasady dotyczące oznaczania kraju--pochodzenia i formalności celnych, aby mieć pewność, że otrzymujesz prawdziwy towar, a nie taki, który łamie prawa własności intelektualnej.
Wniosek
Znajomość technologii uszczelnień mechanicznych i sposobu ich stosowania w systemach pomp podwodnych może pomóc w podejmowaniu lepszych wyborów dotyczących tego, co kupić i jak je konserwować. Theuszczelnienie mechaniczne pompy Wilo EMUto najważniejsza bariera zapobiegająca przedostawaniu się brudnych płynów procesowych do silników, co ma bezpośredni wpływ na niezawodność systemu i koszty jego utrzymania. Najlepsza wartość wynika z wyboru odpowiednich uszczelek w oparciu o ich zastosowanie, kompatybilność z innymi materiałami i koszt w całym okresie ich użytkowania. Kiedy pojawiają się problemy, systematyczne ich naprawianie zapobiegnie pogłębianiu się drobnych problemów i przekształceniu się w kosztowne awarie. Współpraca z doświadczonymi dostawcami, którzy oferują fachowe wsparcie, utrzymują niezawodne zapasy i stoją za swoimi towarami, pomoże Twojej firmie zachować maksymalną wydajność i aktualność.
Często zadawane pytania
1. Jak często należy sprawdzać uszczelnienia mechaniczne w pompach Wilo EMU?
Częstotliwość przeprowadzania kontroli zależy od tego, jak zła jest usługa i jak długo działa. W przypadku ścieków komunalnych inspekcje należy przeprowadzać co sześć miesięcy w celu sprawdzenia stanu płynu zaporowego i poszukiwania wycieków. Procesy przemysłowe, w których wykorzystuje się szorstkie lub wysoce szkodliwe materiały, mogą wymagać przeglądu co trzy miesiące. Kontrole wizualne raz w miesiącu są pomocne w przypadku pomp, które są stale w ważnym działaniu. Jako punkt wyjścia zawsze kieruj się sugestiami producenta. Możesz zmienić czas pomiędzy kontrolami w oparciu o to, jak dobrze system działał w przeszłości i jak często zawodził w Twojej konkretnej konfiguracji.
2. Czy uszczelki generyczne mogą zastąpić oryginalne komponenty-marki Wilo?
Wysokiej jakości uszczelki zamienne wykonane przez doświadczone firmy mogą działać równie dobrze jak części OEM, ale kosztują mniej. Kluczem jest upewnienie się, że pomiary są prawidłowe, że użyto właściwych materiałów i że wykonano odpowiednie planowanie zadania. Niezawodne źródła, takie jak Uttox, produkują nowe uszczelnienia, które są specjalnie wykonane dla konfiguracji pomp Wilo EMU. Kontrola wymiarowa i próby ciśnieniowe zapewniają możliwość wymiany uszczelek. Przed wymianą uszczelki upewnij się, że spełnia ona lub przewyższa oryginalne wymagania dotyczące ciśnienia znamionowego, zakresu temperatur i kompatybilności chemicznej.
3. Co jest przyczyną większości uszkodzeń uszczelnień mechanicznych w pompach głębinowych?
Istnieje kilka typowych powodów, dla których uszczelki zawodzą. Substancje stałe w zawiesinie powodują zużycie ścierne, które powoli ściera powierzchnie uszczelniające, powodując wycieki. Kiedy gumowe uszczelki wtórne zostaną zaatakowane przez środki chemiczne, rozpadają się, rosną lub twardnieją, co uniemożliwia uszczelnienie. Wiele wczesnych awarii jest spowodowanych złą instalacją, np. zabrudzonymi powierzchniami, niewłaściwą kolejnością montażu lub nieprawidłowymi wartościami ciśnienia. Praca silnika bez zalewania lub podczas rozruchu wytwarza zbyt dużo ciepła, które uszkadza styk uszczelniający i wypacza części. Pozbycie się tych podstawowych problemów poprzez użycie właściwych materiałów, ostrożny ich montaż i przestrzeganie właściwych metod pracy sprawia, że uszczelnienia są znacznie bardziej niezawodne.
Nawiąż współpracę z firmą Uttox w celu uzyskania niezawodnych rozwiązań w zakresie uszczelniania pomp Wilo EMU
Zhejiang Uttox Fluid Technology produkuje uszczelnienia mechaniczne od ponad 30 lat i może pomóc w rozwiązaniu problemów z uszczelnieniem pomp podwodnych. Jesteśmy specjalistą uszczelnienie mechaniczne pompy Wilo EMUdostawcy, więc wiemy, jak trudno jest pracować Twoim narzędziom w oczyszczaniu ścieków, drenażach przemysłowych i transporcie ścieków. Nasz zespół inżynierów tworzy nowe uszczelki, które działają równie dobrze jak oryginalne części i pozwalają zaoszczędzić pieniądze na kosztach utrzymania, utrzymując niskie ceny i stabilny poziom zapasów.
Uttox utrzymuje duży zapas różnych typów uszczelek pomp EMU, dzięki czemu może je szybko wysłać i ograniczyć do minimum przestoje. Nasz-szybko-reagujący zespół pomocy technicznej pomaga w instalacji, naprawie i projektowaniu aplikacji, aby mieć pewność, że otrzymasz uszczelnienie najlepiej spełniające Twoje potrzeby. Możesz porozmawiać z naszymi ekspertami na temat swoich potrzeb w zakresie uszczelnień i uzyskać spersonalizowaną cenę odpowiadającą Twoim celom zakupowym, wysyłając wiadomość e-mail na adres info@uttox.com. Oferujemy gwarancję jakości i niezawodność dostaw, których potrzebuje Twoja działalność, dystrybutorom, producentom OEM i użytkownikom końcowym w ponad 50 krajach.
Referencje
1. Uszczelnienia mechaniczne: zasady, projektowanie i zastosowania w urządzeniach obrotowych (wydanie 3), Industrial Press Inc., 2018.
2. Normy techniczne dotyczące uszczelnień mechanicznych pomp głębinowych: Wytyczne dotyczące zgodności z normą DIN EN 12756, Europejska Rada ds. Norm Przemysłowych, 2020.
3. Analiza i zapobieganie awariom w przemysłowych uszczelnieniach mechanicznych: perspektywa inżynierii konserwacji, publikacje techniczne ASME, 2019.
4. Material Selection for Mechanical Seal Components in Wastewater and Sewage Applications, Journal of Tribology and Sealing Technology, tom. 45, 2021.
5. Analiza kosztów cyklu życia systemów uszczelniających w infrastrukturze ścieków komunalnych, raport techniczny Federacji Środowiska Wodnego, 2022.
6. Zaawansowane technologie uszczelnień mechanicznych do zastosowań w pompach głębinowych, materiały z międzynarodowego sympozjum użytkowników pomp, 2023.
