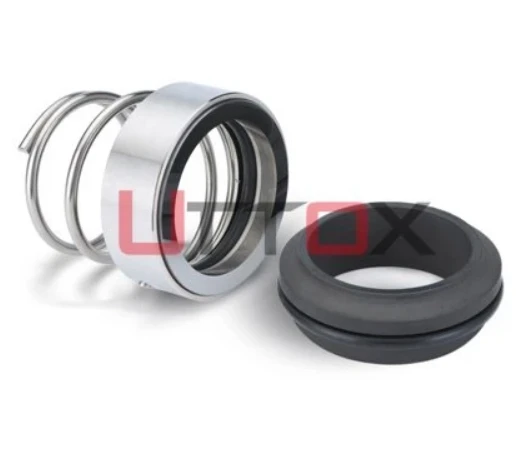

Zrozumienie konstrukcji uszczelnienia mechanicznego M3N M37G
Struktura rdzenia i zasada działania
Uszczelnienie mechaniczne M3N M37G to niezrównoważony system uszczelniający z pojedynczą-sprężyną, który został wykonany zgodnie z normami DIN 24960 i EN 12756. W jego rdzeniu znajduje się stożkowy mechanizm sprężynowy, który owija się wokół obracającego się wału i utrzymuje powierzchnie uszczelniające pod stałym obciążeniem osiowym podczas pracy. W przeciwieństwie do konfiguracji z wieloma-sprężynami, które wymagają starannego złożenia, ta konstrukcja ułatwia instalację, a jednocześnie jest skuteczna.
Powierzchnia obrotowa, która jest zwykle przymocowana do wału, i powierzchnia stacjonarna, która jest montowana w korpusie pompy, stykają się ze sobą w sposób ciągły. Sprężyna stożkowa zawsze wywiera taką samą siłę zamykania, nawet gdy zmienia się temperatura, wygina się wał lub występuje zużycie. W sytuacjach, gdy zmieniają się warunki pracy, ta umiejętność dostosowania się jest przydatna.
Wybór materiału ma bezpośredni wpływ na wydajność i trwałość. Do standardowych zastosowań w powierzchniach uszczelniających często stosuje się węglik krzemu (SiC) w porównaniu z węglem. W przypadku mediów ściernych stosują kombinacje „od twardych”-do-takich jak SiC i SiC. Elastomery stosowane w uszczelnieniach wtórnych to NBR, EPDM lub Viton (FKM). Są one wybierane na podstawie tego, jak dobrze radzą sobie z chemikaliami i odporności na temperatury od -20 stopni do +180 stopni.
Integracja sprężyny stożkowej
Stożkowy kształt sprężyny odróżnia tę konstrukcję od zwykłych sprężyn spiralnych lub podwiązkowych. Ponieważ jest zakrzywiony, siła rozkłada się równomiernie na krawędziach powierzchni uszczelniającej, zapobiegając punktom nacisku przyspieszającym zużycie. Ta konstrukcja sprężyny jest również bardzo elastyczna i wytrzymuje niewspółosiowość wału do 0,5 mm bez wpływu na integralność uszczelnienia.
W przypadku sprężyn stożkowych ważny jest kierunek obrotu. Aby utrzymać odpowiednie napięcie podczas pracy, sprężyna musi nawijać się w kierunku obrotu wału, czyli w prawo-lub lewo-skręt. Ta funkcja kierunkowości zapewnia, że sprężyna napina się, a nie rozluźnia podczas obrotu, co jest bardzo ważną zaletą w zastosowaniach ze zmiennymi prędkościami.
Integracja mieszków elastomerowych
Oprócz mechanizmu sprężynowego, M3N M37G ma elastomerową konstrukcję mieszkową, która czyni go bardziej elastycznym podczas ruchu wału. Pochłania drgania i pozwala na luz osiowy bez obciążania powierzchni głównych uszczelnień, ponieważ jest zarówno uszczelnieniem dynamicznym, jak i elementem elastycznym. Łącząc sprężynę stożkową z mieszkiem gumowym, otrzymujesz mocny system, który jest mniej narażony na błędy montażowe niż konstrukcje ze sztywnymi uszczelkami.
Rola sprężyn stożkowych w poprawie stabilności uszczelnienia
Jednolity rozkład ciśnienia
Gdy sprężyny starzeją się w różnym tempie lub gdy zmieniają się standardy produkcyjne, tradycyjne-sprężyny śrubowe mogą powodować nierównomierny nacisk na powierzchnie uszczelniające. TheUszczelnienie mechaniczne M3N M37Gpozwala obejść ten problem, ponieważ ma pojedynczą okrągłą sprężynę, która w naturalny sposób przykłada siłę promieniową na całej średnicy powierzchni uszczelniającej.
To równomierne rozłożenie ciśnienia natychmiast prowadzi do dłuższej żywotności uszczelnienia. Wyniki testów wykazały, że uszczelki ze sprężynami stożkowymi utrzymują kontakt z powierzchnią czołową nawet po tysiącach godzin użytkowania, podczas gdy konstrukcje z wieloma sprężynami często wykazują ślady zużycia w określonych obszarach. Efektem końcowym jest przewidywalne zachowanie i mniejsza szansa na zbyt wczesną porażkę.
Tłumienie drgań i kompensacja wyrównania
Pompy przemysłowe zawsze wibrują z powodu pracy silnika, turbulencji płynu i rezonansu systemu. Ruchy te mogą przerwać kontakt z powierzchnią uszczelnienia, umożliwiając przepływ płynu na krótki czas. Ponieważ sprężyna stożkowa jest naturalnie elastyczna, może absorbować te wibracje i utrzymywać kontakt powierzchni uszczelniającej nawet przy zmianie warunków.
Niewspółosiowość wału to kolejny problem, który często zdarza się w przypadku sprzętu obrotowego. Niewspółosiowość może wynikać z rozszerzania się temperatury, zużycia łożysk lub wad pasowania. Może dociskać powierzchnie uszczelniające do styku pod kątem, co przyspiesza zużycie. Konstrukcja sprężyny stożkowej pozwala na pewną nierównowagę poprzez zginanie bez utraty siły docisku. Dzięki temu powierzchnie uszczelniające nie ulegają przeciążeniu i przedwczesnemu pęknięciu.
Dane dotyczące wydajności i wymierne korzyści
Zalety technologii sprężyn stożkowych łatwo dostrzec, patrząc na dane operacyjne. Według zakładów, gdy w pompach odśrodkowych stosuje się uszczelnienia M3N M37G, czas naprawy jest o 40–60% dłuższy niż w przypadku starszych konstrukcji z wieloma-sprężynami. Podczas tych dłuższych czasów eksploatacji wskaźniki wycieków pozostają poniżej wykrywalnych poziomów, co świadczy o tym, że powierzchnia uszczelniająca pozostaje w kontakcie.
Analiza kosztów pokazuje, że można poczynić duże oszczędności. Rzadsza konserwacja zmniejsza koszty pracy i konieczność posiadania części zamiennych pod ręką. Dłuższa żywotność uszczelek oznacza mniej nieplanowanych przestojów, co powstrzymuje straty produkcyjne, które często kosztują wielokrotnie więcej niż koszt wymiany uszczelki. Ponieważ korzyści te można zmierzyć, sprężyna stożkowa jest szczególnie atrakcyjna w przypadku napraw obejmujących wiele części, gdzie niezawodność bezpośrednio wpływa na zyski.
Analiza porównawcza: M3N M37G kontra inne uszczelnienia mechaniczne
Porównanie projektów z powiązanymi modelami
W modelach M3N i M37G zastosowano sprężyny stożkowe, ale konstrukcja stałego gniazda jest inna. W M37G zwykle zastosowano konstrukcję gniazda G9 lub G4, która ma określoną długość ogona i-funkcje zapobiegające obrotowi współpracujące ze standardowymi obudowami pomp. Z tego powodu uszczelnienia M37G najlepiej współpracują ze sprzętem Grundfos, KSB i Allweiler, którego rozmiary obudów są standardowe w branży.
M3N M37G ma bardziej stałą siłę zamykania niż gumowe uszczelki mieszkowe, które nie mają sprężyn. Jeśli chodzi o ciśnienie uszczelniające, uszczelki elastomerowe opierają się wyłącznie na elastyczności materiału, która zmniejsza się pod wpływem środków chemicznych i zmian temperatury. Sprężyna stożkowa utrzymuje stałą siłę niezależnie od stanu elastomeru, co zapewnia jej większy zakres działania i poduszkę bezpieczeństwa.
Dodanie systemów uszczelnień kasetowych jest łatwe, ale kosztują znacznie więcej. W standardowych zastosowaniach M3N M37G jest tak samo niezawodny jak inne modele, ale ma niższy całkowity koszt posiadania. Ponieważ stożkowe uszczelki sprężynowe są tańsze, stanowią najlepszy wybór dla hurtowników i dostawców MRO, którzy obsługują rynki świadome-ceny.
Wskaźniki efektywności operacyjnej
Porównania wydajności pokazują, jak konstrukcja wpływa na skuteczność działania pompy. Tarcie powierzchni uszczelniającej zużywa energię i wytwarza ciepło. Zrównoważona siła zamykania modelu M3N M37G utrzymuje niski nacisk na twarz, a jednocześnie zapobiega-wyciekom podczas pracy. Zmniejsza to straty tarcia w porównaniu do konstrukcji z wieloma-sprężynami, które są zbyt ściśnięte.
Stabilność w temperaturze pokojowej to kolejna kwestia wpływająca na wydajność. Zbyt duże ciepło na powierzchni uszczelnienia przyspiesza rozkład elastomerów i może zamienić płyny procesowe w parę na styku uszczelnienia. Równomierny rozkład ciśnienia w konstrukcji sprężyny stożkowej zatrzymuje gorące punkty. Dzięki temu temperatura robocza jest niska, co chroni materiały uszczelnienia i zmniejsza ilość ciepła przekazywanego do pompowanych płynów.
Wymagania dotyczące konserwacji i konsekwencje kosztowe
TheUszczelnienie mechaniczne M3Nróżni się od bardziej skomplikowanych opcji tym, że jest łatwiejszy w utrzymaniu. Dzięki pojedynczej sprężynie jest mniej części do sprawdzenia i wymiany podczas serwisu. Zmiany uszczelek mogą być wykonywane przez zespoły zajmujące się konserwacją instalacji bez żadnej specjalnej pomocy, ponieważ potrzebne są jedynie podstawowe narzędzia ręczne i niewielkie przeszkolenie.
W analizie kosztów należy uwzględnić całkowite koszty cyklu życia, a nie tylko początkową cenę zakupu. M3N M37G ma dłuższą żywotność i wymaga mniej konserwacji, dlatego często kosztuje mniej za godzinę pracy niż najwyższej jakości uszczelnienia kasetowe. Jest to szczególnie prawdziwe w sytuacjach, gdy nie są potrzebne nietypowe materiały lub trudne warunki pracy.
Informacje o zamówieniach dotyczące uszczelnienia mechanicznego M3N M37G
Pozyskiwanie od niezawodnych dostawców
Wybór niezawodnego dostawcy uszczelek jest tak samo ważny dla zapewnienia ciągłości działalności, jak wybór odpowiedniego projektu uszczelek. Uznane firmy, takie jak Uttox, wytwarzają produkty od dziesięcioleci i oferują pełne wsparcie techniczne. Dzięki temu produkty są zawsze takie same, a problemy, które pojawią się w terenie, zostaną szybko rozwiązane.
Dla hurtowników, którzy działają w więcej niż jednym obszarze, ważne są globalne sieci dostaw. W porównaniu z producentami posiadającymi tylko jedną lokalizację, dostawcy, którzy zaopatrują wiele krajów, mogą wysyłać towary szybciej i za mniejsze pieniądze. To rozproszenie geograficzne sprawia również, że łańcuch dostaw jest bardziej odporny na problemy w innych częściach świata.
Certyfikat pokazuje, że produkt jest dobrze wykonany i zgodny z przepisami. Certyfikaty materiałowe potwierdzają, że części spełniają wymagania, natomiast certyfikat ISO 9001 świadczy o zorganizowanym zarządzaniu jakością. Posiadanie tych referencji pomaga menedżerom ds. zakupów spełniać zarówno wewnętrzne standardy jakości, jak i oczekiwania klientów.
Możliwości OEM i dostosowywania
Standardowe konfiguracje M3N M37G sprawdzają się dobrze w przypadku większości zastosowań pomp odśrodkowych, ale istnieją również sposoby dostosowania ich do konkretnych potrzeb. Zamienniki materiałów mogą być stosowane w przypadku różnych płynów lub temperatur. Zmieniając rozmiary, można zamontować-niestandardowe obudowy pomp bez konieczności zakupu nowego wyposażenia.
Współpraca z producentami OEM jest dobra dla producentów sprzętu, którzy-potrzebują okładek lub projektów pod wspólną marką, dostosowanych do określonego celu. Profesjonalni producenci uszczelek mogą wybrać najlepsze sprężyny, materiały wierzchnie i elastomery dla każdej pompy hydraulicznej i profilu roboczego, dzięki czemu ich produkty działają lepiej niż opcje standardowe.
Ceny, gwarancja i-wsparcie posprzedażowe
Sposób ustalania cen dla zakupów spot i umów wolumenowychUszczelnienie mechaniczne Burgmann M37gsą różne. Dystrybutorzy zazwyczaj omawiają ceny warstwowe w oparciu o roczne zobowiązania dotyczące wielkości sprzedaży. Pomaga im to zarobić więcej pieniędzy, mając jednocześnie pewność, że mają wystarczające zapasy. Wiedza o elastyczności cen producenta pomaga zespołom zakupowym podejmować najlepsze decyzje dotyczące tego, co kupić.
Warunki gwarancji pokazują, że firma, która wyprodukowała produkt, jest pewna jego jakości. Standardowe gwarancje obejmujące wady w procesie produkcyjnym zapewniają podstawową ochronę. Z drugiej strony dłuższe gwarancje lub gwarancje wydajności pokazują, że produkt jest bardziej niezawodny. Wybierając sprzedawcę, zapoznanie się z warunkami gwarancji może pomóc w znalezieniu osób, które mogą być dobrymi kandydatami do długoterminowej-relacji.
Profesjonalni dostawcy różnią się od handlarzy towarami tym, że oferują fachową pomoc po sprzedaży. Dostęp do ekspertów ds. zastosowań, którzy mogą rozwiązać problemy z dopasowaniem, zasugerować lepsze uszczelnienia lub nauczyć, jak używać produktu, dodaje wartość wykraczającą poza sam produkt. To wsparcie jest szczególnie przydatne w przypadku trudnych zastosowań lub przejścia na nowe technologie uszczelnień.
Instalacja i rozwiązywanie problemów z uszczelnieniem mechanicznym M3N M37G
Najlepsze praktyki instalacyjne
To, jak dobrze i jak długo wytrzyma uszczelka, zależy od sposobu jej montażu. Rozpoczęcie od pełnego sprawdzenia wału i obudowy zapobiegnie ich zbyt szybkiemu uszkodzeniu z powodu wad powierzchniowych lub problemów z wymiarami. Powierzchnia wału powinna być gładka o grubości co najmniej 0,8 μm Ra, a powierzchnie obudowy powinny znajdować się dokładnie w odległości 0,05 mm od osi wału.
Podczas składania należy zwrócić uwagę na kierunek sprężyny stożkowej. Jeśli obrót odbywa się w kierunku zgodnym z ruchem wskazówek zegara, sprężynę należy nawinąć w tym kierunku. Jeśli obrót odbywa się w kierunku przeciwnym do ruchu wskazówek zegara, sprężynę należy nawinąć w tym kierunku. Jeśli umieścisz coś odwrotnie, sprężyna poluzuje się podczas użytkowania, tracąc zdolność zamykania i powodując wyciek wody.
Stopień czystości części ma duży wpływ na trwałość uszczelnienia. Jeżeli pomiędzy powierzchniami uszczelniającymi znajduje się zanieczyszczenie, ulegają one natychmiastowemu zużyciu i wyciekowi. Uszkodzenia-nie powodują przedostania się kawałków materiału, ponieważ wszystkie części są czyszczone odpowiednimi środkami chemicznymi i traktowane materiałami-niestrzępiącymi się. Stosowanie kompatybilnych płynów do smarowania części elastomerowych ułatwia ich składanie i chroni przed uszkodzeniami podczas montażu.
Typowe problemy i podejścia diagnostyczne
Wyciek jest najbardziej oczywistą przyczyną awarii uszczelnienia. Wyciek zaraz po montażu oznacza zazwyczaj, że części nie zostały prawidłowo złożone, są uszkodzone lub nie nadają się do użytku. Możliwe, że opóźniony wyciek jest spowodowany zużyciem, uszkodzeniem elastomeru lub zmianą warunków pracy odbiegających od zaplanowanych.
Zbyt duży hałas lub wibracje mogą oznaczać uszkodzenie powierzchni uszczelniającej lub między powierzchniami utkwił jakiś obcy przedmiot. Elastyczna forma sprężyny stożkowej zwykle zatrzymuje niewielkie ruchy, więc słyszalny hałas oznacza poważne zakłócenie styku, które należy natychmiast zbadać.
Dodatkowa produkcja ciepła wykraczająca poza normalne ciepło jest oznaką zbyt dużego nacisku na twarz lub niewystarczającej ilości smaru. Sprawdzenie kierunku montażu sprężyny i upewnienie się, że istnieją odpowiednie warunki do smarowania na mokro, często może rozwiązać problemy związane z temperaturą bez konieczności wymiany jakichkolwiek części.
Planowanie konserwacji i protokoły inspekcji
Proaktywne sprawdzanie pozwala wykryć problemy, zanim staną się awariami. Zaplanowane przeglądy uszczelek podczas planowanych przestojów konserwacyjnych pozwalają sprawdzić stan bez konieczności czekania na nieplanowaną przerwę w pracy. Jeśli guma pęcznieje, sprężyna koroduje lub obudowa się zużywa, może zaistnieć konieczność jej wymiany przed następną konserwacją.
Monitorowanie wydajności poprzez pomiar temperatury, analizę wibracji lub znajdowanie drobnych wycieków daje wczesne oznaki awarii. Ustawienie pomiarów bazowych podczas pierwszej operacji tworzy dane porównawcze, które można wykorzystać do znalezienia trendów w degradacji wydajności.
Rejestry konserwacji, które rejestrują, kiedy uszczelki zostały zainstalowane, kiedy były używane i w jaki sposób zawiodły, pomagają w podejmowaniu przyszłych decyzji zakupowych. Rozpoznawanie wzorców w wielu instalacjach pozwala znaleźć lepszy wybór materiałów lub warunki w aplikacji, które wymagają zmian projektowych.
Wniosek
TheUszczelnienia mechaniczne M3N M37Gstożkowa konstrukcja sprężyny zapewnia wymierną poprawę stabilności, która bezpośrednio przekłada się na zmniejszenie kosztów konserwacji i dłuższą żywotność sprzętu. Ponieważ może-samoczynnie regulować rozkład ciśnienia, pochłaniać wibracje i pracować w różnych warunkach instalacji, idealnie nadaje się do zastosowań przemysłowych, w których wymagane jest niezawodne uszczelnienie bez skomplikowanych prac konserwacyjnych. Kiedy kierownicy ds. zakupów, inżynierowie zakładów i zespoły konserwacyjne będą wiedzieć o tych korzyściach technicznych, będą mogli wybrać najlepsze opcje uszczelnień, które spełnią wymagania dotyczące wydajności i zmieszczą się w budżecie. Ta technologia uszczelnień to niezawodny wybór w wielu zastosowaniach przemysłowych, ponieważ opiera się na wypróbowanych-i-prawdziwych zasadach projektowania, jest dobrze-wykonana i zapewnia pełne wsparcie ze strony dostawcy.
Często zadawane pytania
1.Co odróżnia warianty M3N od M37G?
Najważniejszą różnicą jest rodzaj siedziska stacjonarnego. Uszczelnienia M3N mają zazwyczaj wymiary gniazda dostosowane do danego zastosowania. Z drugiej strony wersje M37G wykorzystują standardowe gniazda G9 lub G4 z wyraźnymi wymiarami ogona i funkcjami zatrzymującymi obrót. Standaryzacja ułatwia stosowanie uszczelnień M37G z pompami różnych marek, które mają ten sam rozmiar obudowy. Obydwa typy wykorzystują tę samą technologię sprężyn stożkowych i działają w podobny sposób, więc wybór jednego zależy bardziej od tego, jak dobrze współpracuje z narzędziami, niż od tego, jak dobrze działa.
2. W jaki sposób sprężyna stożkowa wydłuża żywotność uszczelnienia?
W przypadku sprężyn stożkowych siła zamykania rozkłada się równomiernie wokół krawędzi powierzchni uszczelniającej. Eliminuje to punkty nacisku, które przyspieszają zużycie w konstrukcjach z wieloma sprężynami. To równomierne ciśnienie utrzymuje powierzchnię uszczelki w kontakcie z uszczelnianym przedmiotem przez cały okres jej użytkowania, zapobiegając przedwczesnym awariom wynikającym z nierównomiernego zużycia. Elastyczność sprężyny pozwala również na poruszanie się i wibrowanie wału bez wysyłania sił niszczących na powierzchnie uszczelniające, co dodatkowo zwiększa jego ochronę przed uszkodzeniami mechanicznymi. W porównaniu ze zwykłymi układami sprężyn czynniki te zwykle wydłużają czas naprawy o 40–60%.
3. Czy Uttox może zapewnić niestandardowe konfiguracje materiałów?
Uttox pozwala zmienić wiele w materiale, aby dopasować go do potrzeb konkretnego zastosowania. Węglik krzemu, węglik wolframu i węgiel można stosować na różne sposoby, aby uzyskać powierzchnie uszczelniające współpracujące z różnymi rodzajami płynów i stopniem ścieralności. Wybieraj spośród elastomerów wykonanych ze związków NBR, EPDM i Viton, które mogą pracować w szerokim zakresie temperatur (od -20 stopni do +180 stopni) i środowisk chemicznych. Materiały użyte do wykonania części metalowych mogą się zmieniać w zależności od warunków korozyjnych lub wyjątkowych potrzeb montażowych. Umożliwia to optymalizację pod kątem określonych warunków pracy, które nie są objęte standardową ofertą produktów.
Nawiąż współpracę z firmą Uttox w celu uzyskania niezawodnych rozwiązań w zakresie uszczelnień mechanicznych M3N M37G
W warunkach przemysłowych rozwiązania uszczelniające muszą być niezawodne i zapewniać szybką fachową pomoc. Za każdym razem, gdy Uttox współpracuje zUszczelnienie mechaniczne M3N M37Gdostawcą, wnoszą do stołu ponad 30-letnie doświadczenie w produkcji. Oferują tańsze alternatywy dla-najwyższych marek, bez utraty wydajności. Klienci w 50 krajach kupują nasze uszczelnienia sprężyn stożkowych, ponieważ utrzymujemy stałe zapasy, szybko dostarczamy i oferujemy pełną-obsługę posprzedażową, która zapewnia ciągłość działania sprzętu.
Aby uzyskać bezpłatne porady techniczne dotyczące dopasowania specyfikacji uszczelnień do praktycznych potrzeb, niezależnie od tego, czy potrzebujesz standardowych zamienników, czy specjalnych konfiguracji do trudnych zadań, nasz doświadczony zespół inżynierów jest tutaj, aby Ci pomóc. Skontaktuj się natychmiast z firmą Uttox pod adresem info@uttox.com, aby porozmawiać o problemach z uszczelnieniami i dowiedzieć się, w jaki sposób nasze uszczelnienia mechaniczne M3N M37G mogą zapewnić Twoim zakładom stabilność, żywotność i wartość, których potrzebują. Możesz obejrzeć wszystkie nasze produkty i poznać cenę, odwiedzając stronę www.uttox.com.
